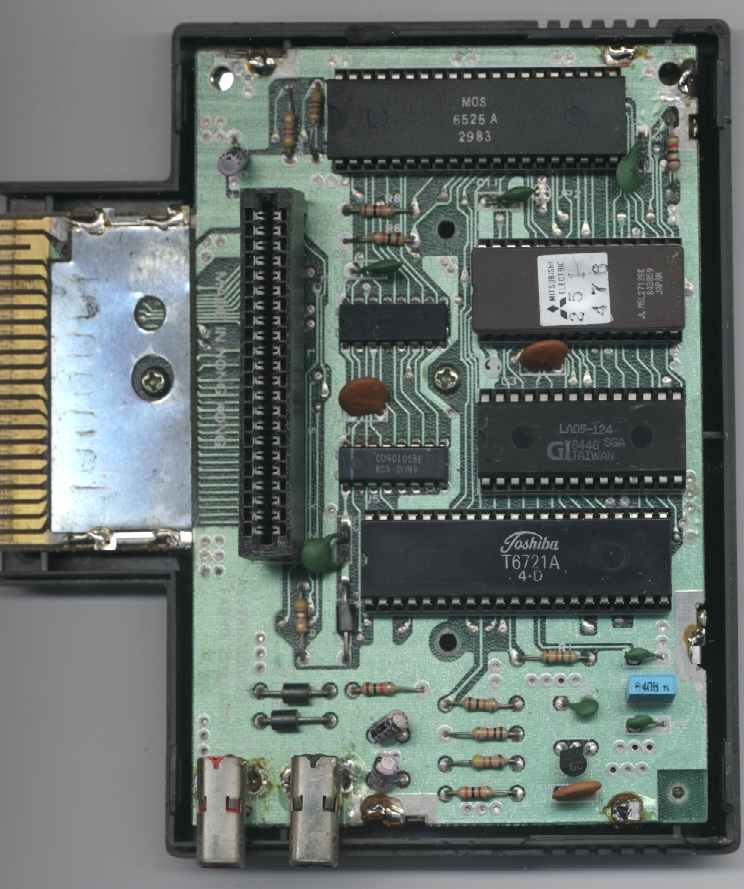

Hier mal das Magic Voice.
Platine
ASSYNO 250427
FAB NO 251484 REV.1
Und nun mein Selbstgezeichneter Schaltplan
Magic Voice 096a
Nun Experimente zum LA05-124
Um das Gate Array ersetzen benötigt man die Verknüpfungen.
Im Anhang mein Fortschritt.
Das Gate Array besteht aus zwei Teilen den Teil 2 Adressdekoder finden Ihr
in der LA05-124 Datei
LA05-124
Rest des LA05-124 folgt
|
U1
|
CD40105BE
|
4*4 FIFO
|
|
U2
|
MOS 6525
|
I/O Baustein
|
|
U3
|
LA05-124
|
Gate Array
|
|
U5
|
T6721A
|
Sprachbaustein
|
|
U6
|
27128
|
Eprom
|
|
U7
|
74LS257
|
Vier 2 zu 1 Datenselektoren
|
|
|
